Wir reparieren, überarbeiten und modifizieren folgende Leiterplattenarten und Platinen:


EEL / ELL

Einebenen- bzw. Einlagenleiterplatte, mit nur einem Leiterbild auf einer Seite des Substrats, daher auch Monolayer genannt.

ZEL / ZLL

Zweiebenen- bzw. Zweilagenleiterplatte, mit Leiterbildern auf Ober- und Unterseite, daher auch als Bilayer bezeichnet.

MLL

Mehrlagenleiterplatte, Verbund aus zwei oder mehreren voneinander isolierten Basismateriallagen, welche mit einseitig oder beidseitig bedruckten Leiterbildern versehend sind. Diese MLL werden daher auch als Multilayer bezeichnet.

MSL

Mehrschichtleiterplatte, ist eine Leiterplatte mit mehreren durch Isolationsschichten getrennte Leiterschichten.

MDL

Mehrdrahtleiterplatte Verlegung von isolierten Drähten auf eine Oberfläche.
Leiterkartenreparatur_Steuerung-Trumpf-Laser

Leiterplattenbeispiele / Leiterkartenbeispiele / Platinenbeispiele

Beispiele von Leiterplatten welche durch uns erfolgreich repariert wurden.

Elektronik-Instandsetzung Leiterplatten und Platinen aus der Industrie, Forschung und Medizintechnik
Ansteuerplatine aus einer Industrieanlage

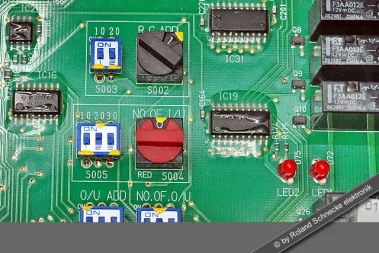

Gerätebaugruppe Industriesteuerung Reparatur

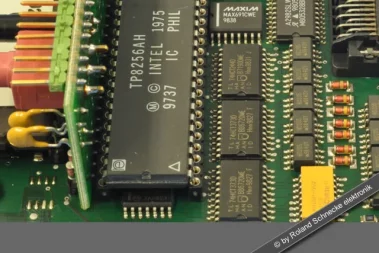

Platine eines Messwertaufnehmers in einer Automationseinheit

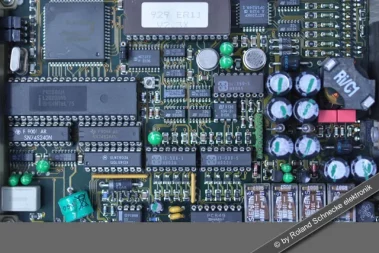

Industrieanlagen-Elektronik-Instandsetzung

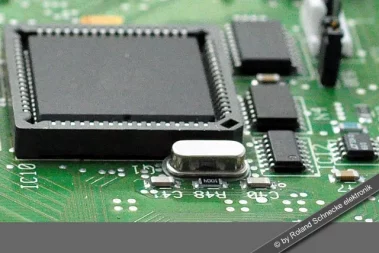

Elektronikbaugruppen Reparatur Überarbeitung

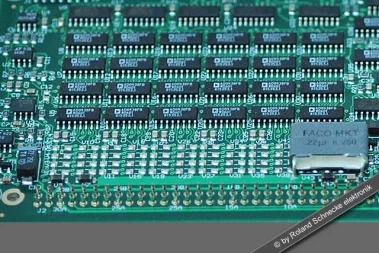

Reverse Engineering Steuerungsplatine - Wir überarbeiten!

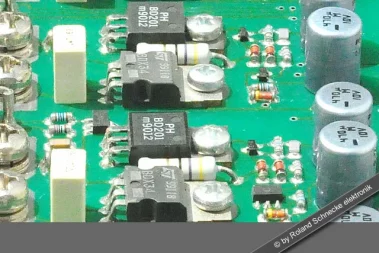

Steuerungen-Reparatur, Regelungen-Überarbeitung, Automation-Modifikation

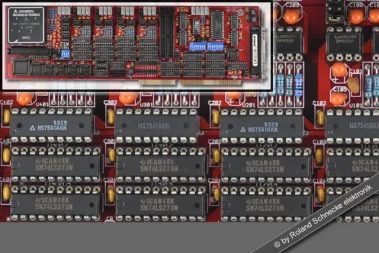

Platine aus einem Vibrationsmessystem der Physik

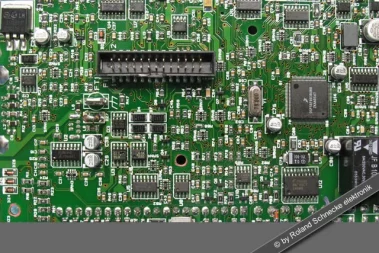

Steuerbaugruppe aus einem Patientenmonitor der Notfallmedizin

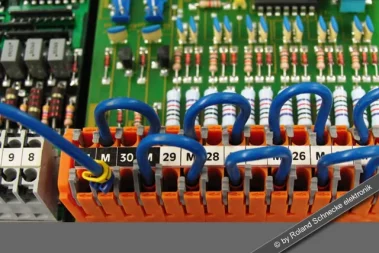

Analog / Digital Auswertung für den Einbau in einem Industrieschaltschrank

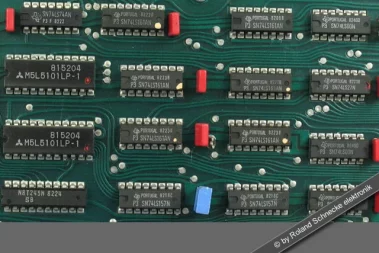

Ältere in TTL Technik aufgebaute Logikplatine
Steuerplatine-Reparatur Leiterplattenanalyse

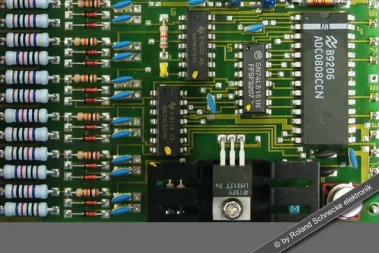

Platine für die Anzeigesteuerung in einer Industrieanlage

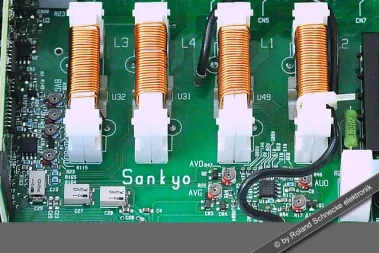

Leiterkarten-Analyse Elektronik Reparatur und Modifikation

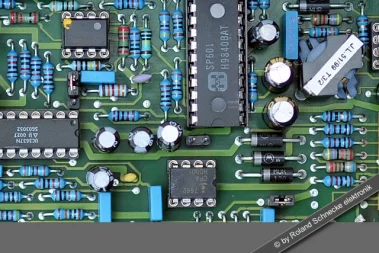

Nachbau von Platinen und Re-Engineering - Wir reparieren!

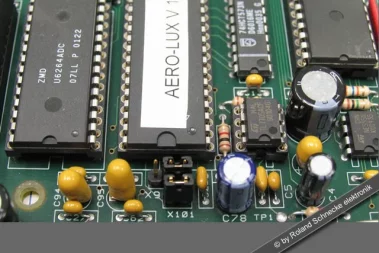

Platine aus der Gebäudeautomation (Oberlicht Fensterregelung in großen Industriehallen für Temperatur, sowie Notschließfunktion im Brandfall)

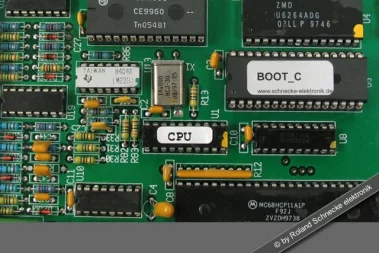

Steuerplatine aus einem Mähdrescher

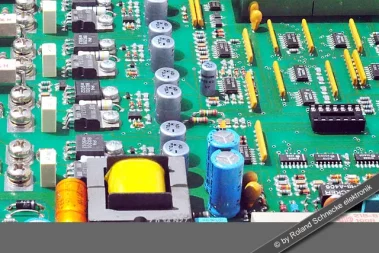

Leistungsplatine Netzteile Regelung Reparatur

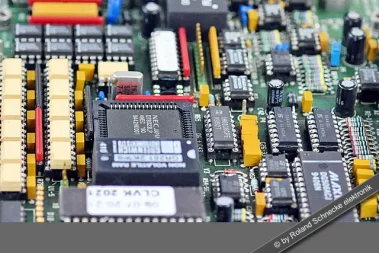

Signalkonverterplatine Instandsetzung auch ohne Schaltplan

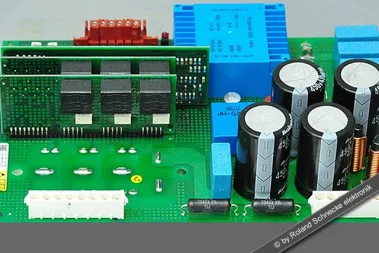

Dentalplatine Dentalleiterkarte Dentalleiterplatte Instandsetzung

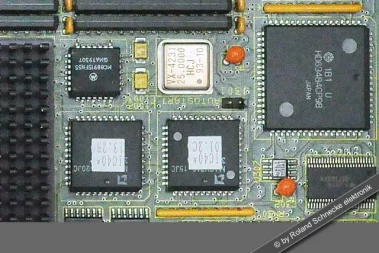

CPU Einheit einer älteren Industrieanlage

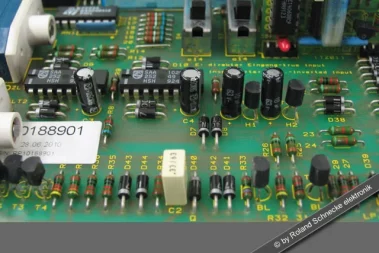

Analogregler einer Lüftungsanlage

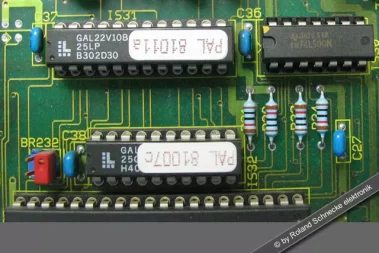

Logikplatine

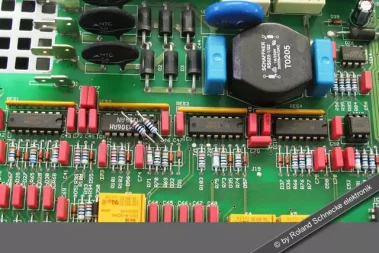

Versorgungsplatine mit analog Ein- / Ausgängen eines Preciese Frequenzumrichters

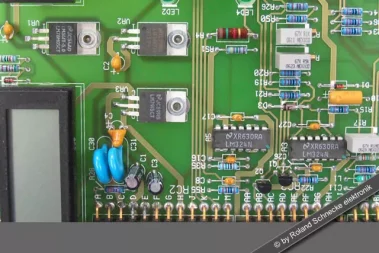

Elektronische Flachbaugruppe Reparatur und Instandsetzung
Einfach aufgebauter Temperaturregler aus dem Kunststoffindustriebereich

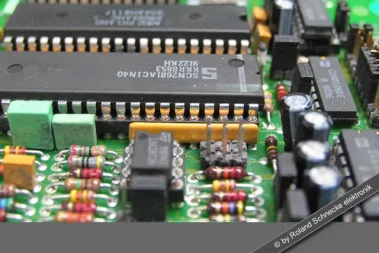

Schnittstellenausgang für CPU-Einheit Überarbeitung

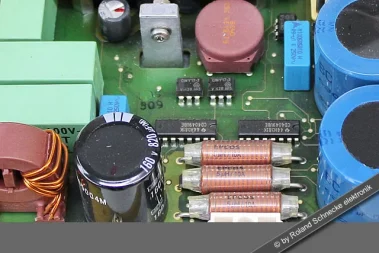

Platine aus einer medizintechnischen Stromversorgung

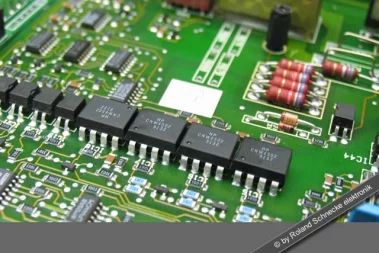

Platine aus einem Beatmungsgerät aus der Notfallmedizin

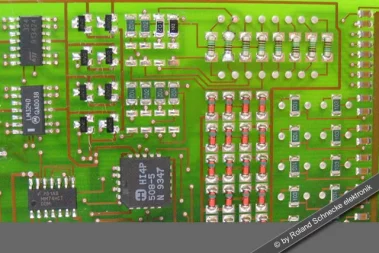

Platine einer binären Ein und Ausgabeeinheit

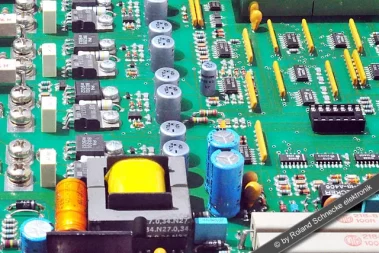

Platineninstandsetzung aus der Industrie, Forschung und Medizintechnik

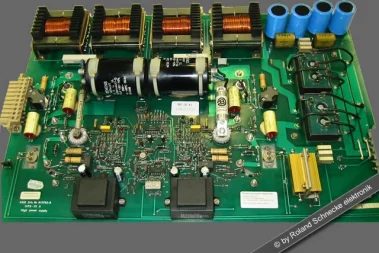

Ansteuereinheit einer Drahterodiermaschine

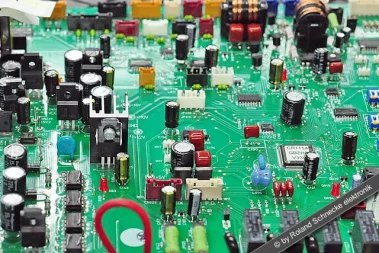

Ansteuerplatine einer mehrkanaligen Ausgabeeinheit

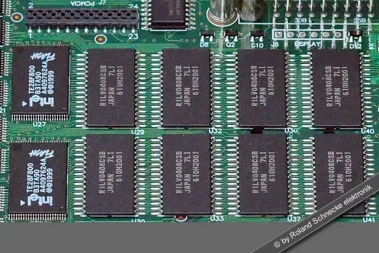

Signalkonverterplatine Multilayer-Platine Reparatur
Load more

Einen globalen Überblick über unsere gesamte Reparaturerfahrung von Platinen, Leiterplatten, Modulen und Leiterkarten erhalten Sie hier.

Leiterplattenarten | Leiterkartenarten | Platinenarten

Monolayer - Bilayer - Multilayer

Eine Leiterplatte ist ein kartenförmiges Trägerelement aus isolierenden und leitenden Stoffen zur Aufnahme und Verbindung elektronischer Bauteile untereinander. Die Bauteile (Widerstände, Kondensatoren, Dioden, Halbleiter, Intergrierte Schaltkreise, Relais, Schwingquarze, Hybride usw.) werden dabei über Leiterstrukturen miteinander verbunden, welche mittels Subtraktiv- und Additivtechnik aufgebracht werden.

Bei Herstellung von Multilayern wird in der Regel die Laminier- bzw. Aufbautechnik angewandt. Durch Durchkontaktierungen lassen sich beliebige Verbindungen herstellen. Bestückt werden Leiterplatten / Platinen mit Bauteilen mit Drahtanschluss und mit SMD (surface mounted devices) Bauteilen. Letztere sind Bauteile ohne Drahtanschlüsse nur mit Kontaktflächen und werden direkt auf den auf der Leiterstrukturen verlötet.

Multilayerleiterplatten bestehen aus mehreren dünnen Einzelschichten, die aus unterschiedlichen Materialien bestehen können. Zwischen gleichartigen Einzelschichten wird immer eine Grenzschicht gezogen.



Monolayer Leiterplatte (Einebenen- bzw. Einlagenleiterplatte)



Bilayer Leiterplatte (Zweiebenen- bzw. Zweilagenleiterplatte)



Multilayer Leiterplatte (Mehrlagen- und Mehrschichtleiterplatten)
